桥梁防撞墩作为交通安全的重要设施，长期承受车辆冲击、环境侵蚀等损害，及时专业的修复对保障交通安全至关重要。北京品鉴科技凭借多年研发经验，推出高性能防撞墩修复料系列产品，为各类防撞墩损伤提供全方位解决方案。本文将详细介绍防撞墩修复的标准工艺流程、关键技术要点，以及北京品鉴修复料的卓越性能，为工程单位提供专业参考。

1. 施工前准备与基面处理

全面勘察评估是防撞墩修复工程的首要环节。施工前需对防撞墩损伤情况进行详细勘察，记录裂缝宽度、深度、分布情况，评估混凝土剥落面积及钢筋锈蚀程度。根据勘察结果，将损伤分为结构性损伤（裂缝宽度>0.3mm、深度>50mm）、表面损伤（剥落、蜂窝麻面）和外观缺陷（色差、污染）三类，制定针对性修复方案。

基面处理质量直接影响修复层粘结效果，必须严格执行标准工序。对于松动混凝土，应采用液压破碎锤或气动凿毛机清除至坚实基层，边缘切割成直角形，形成"锁键效应"。钢筋锈蚀部位需使用电动钢丝刷彻底除锈，直至露出金属光泽。油污污染区域应用北京品鉴专用清洗剂处理，确保基面达到"坚实、粗糙、清洁、湿润"的状态。特别提醒：处理后的基面拉拔强度应≥1.5MPa，粗糙度达到CSP3-CSP5级标准。

施工环境控制是质量保证的前提条件。北京品鉴科技建议在5-35℃环境温度下施工，相对湿度不高于85%。雨雪天气或基面温度低于5℃时应暂停施工。夏季高温时段（10:00-15:00）需采取遮阳降温措施，防止修复料过早失水。北京品鉴修复料性能优异，可在-5℃至40℃宽温度范围内保持稳定施工性能，大幅扩展了可作业时间窗口。

材料设备准备需提前到位。北京品鉴防撞墩修复料配套设备包括低速搅拌机（400-600rpm）、喷砂机、高压水枪（压力≥20MPa）等。对于大型修复工程，北京品鉴可提供现场技术指导服务，包括基面处理评估、材料配比调试和施工工艺优化，确保修复效果。

北京品鉴修复料配比与施工工艺

材料科学配比是发挥修复料性能的关键。北京品鉴防撞墩修复料使用时按照说明要求的质量比配合施工，可使用电子秤精确称量。搅拌时应先加入部分水，再缓慢加入粉料，最后补足剩余20%的水。采用低速搅拌机（400-600rpm）搅拌3-5分钟至均匀无颗粒状态。特别提示：严禁擅自增减用水量，北京品鉴修复料的工作性能在水灰比0.25-0.28范围内实现。

界面增强处理能大幅提升粘结效果。北京品鉴推荐使用专用Z-60界面剂，施工前均匀涂刷于处理好的基面上。该界面剂含有纳米硅溶胶和偶联剂成分，能渗透至混凝土微孔深处，与修复料形成化学键结合，使界面粘结强度提升50%以上。对于严重破损区域，可采用北京品鉴结构性修复料预先构建骨架，其早期强度发展快，3小时即可达到15MPa，为后续修复提供稳定支撑。

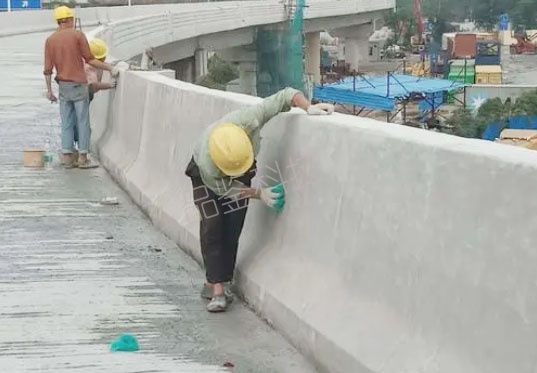

分层修复工艺是保证质量的核心要点。根据损伤深度，修复应分2-3层进行，每层厚度控制在1-2cm。前一层达到"指触干"状态（约1-2小时）后再进行下一层施工。立面修复时采用"从下至上"的涂抹方向，配合专用带齿抹刀，可有效减少材料下滑。北京品鉴修复料具有优异的触变性能，垂直面施工厚度可达3cm不流淌，大幅提高施工效率。

特殊部位处理需要针对性方案。对于活动裂缝（宽度变化>0.1mm），应采用北京品鉴防撞墩专用修复料，其能随裂缝张闭而不开裂。阴阳角部位预埋加强纤维网，防止应力集中开裂。与路面接茬处做成45°斜坡，增强过渡区抗剪切能力。

北京品鉴修复料特别添加了柔性聚合物微粒，使修复层具有"刚柔并济"特性，既能恢复结构强度，又可吸收部分冲击能量。
